Max trading keep pace with the development of the times and constantly innovate and upgradethe system of motorcycle crank connecting. As a Chinese supplier of motorcycle crankshafts, connecting rods, and other products, Max Trading has unique insights into motorcycle crankshaft connecting systems.
Układ łączenia korby pełni rolę „przetwornicy mocy” w układzie silnika motocykla, głównie poprzez ulepszenie mechaniki, aby przeciwdziałać siłom bezwładności i wibracjom powstającym podczas pracy, zapewniając płynną i niezawodną moc wyjściową. Równie istotne są wsparcie i równowaga, jako funkcje pomocnicze.

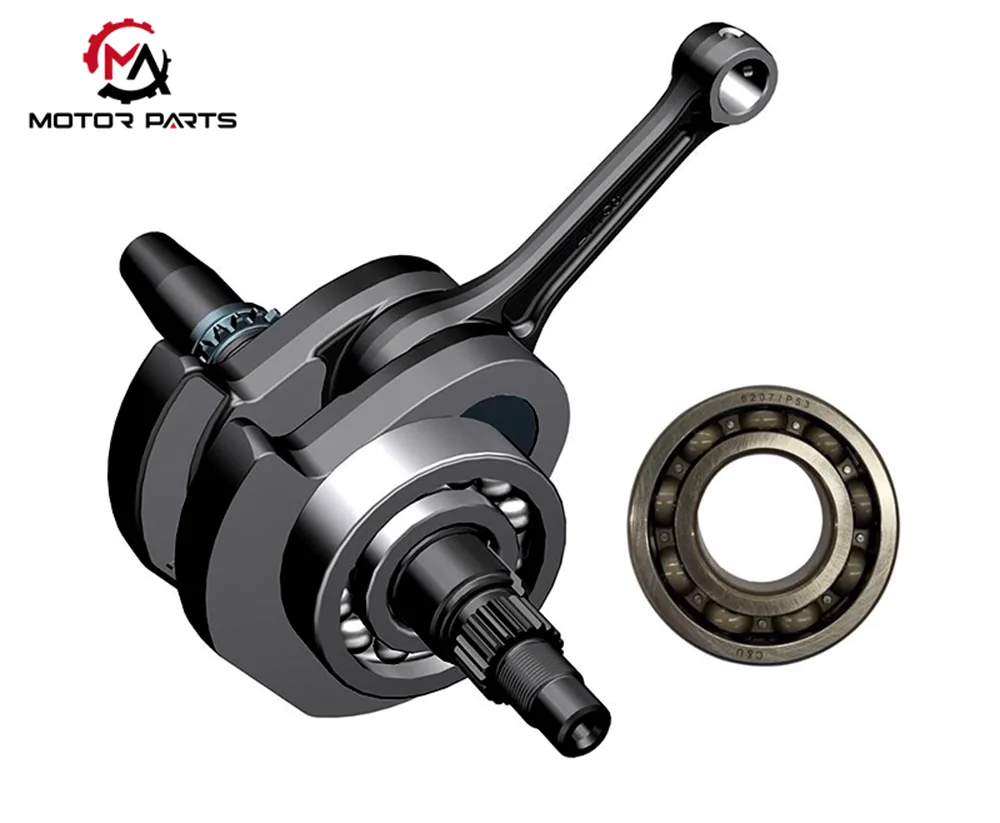

Układ korbowodu korby motocykla składa się z trzech głównych elementów: zespołu korby, zespołu korbowodu i urządzenia pomocniczego. wzespół wału korbowego, wał korbowy, sworzeń wału korbowego i blok wyważający to główne elementy obracające układ. Przednie i tylne końce wału korbowego motocykla są sztywno podparte na gnieździe łożyskowym obudowy silnika za pomocą precyzyjnych łożysk tocznych lub ślizgowych, zapewniając stabilność podczas obrotu.

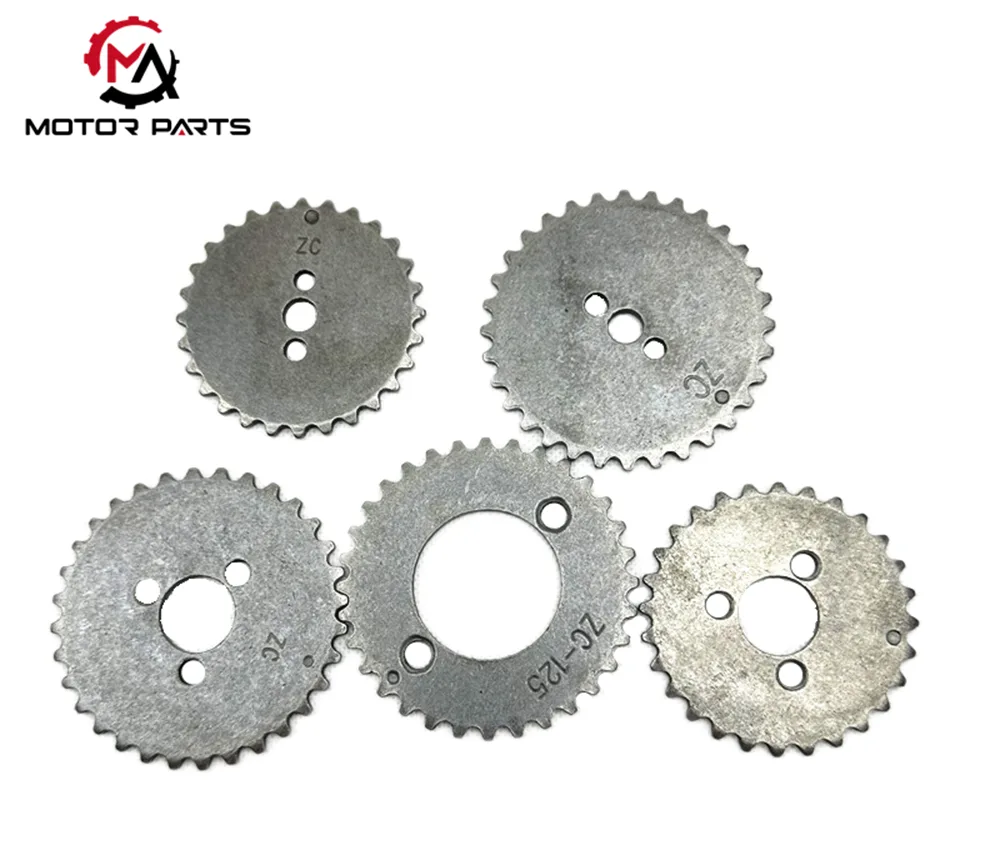

Przód wału korbowego motocykla jest zwykle wyposażony wkoła zębate rozrządu(sterowanie zespołem rozrządu) lub sprzęgłami (przenoszącymi moc do układu przeniesienia napędu) poprzez połączenia wpustowe lub konstrukcje kołnierzowe, natomiast w tylnej części zamontowane jest koło zamachowe (magazynujące energię kinetyczną, stabilizacja prędkości) lub silnik magnetyczny (zapewniający energię zapłonu).

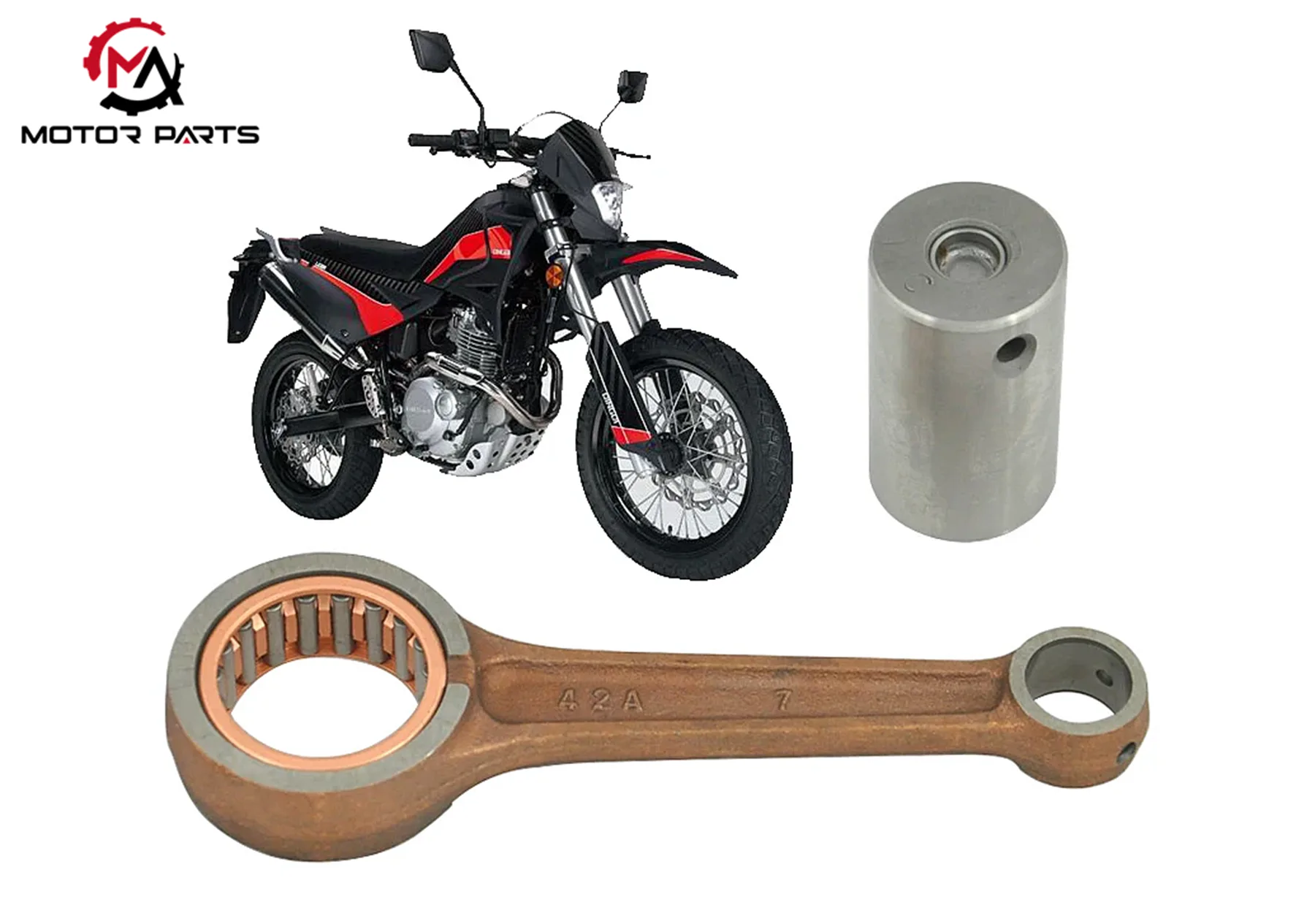

Ramiona korby motocykla, rozmieszczone symetrycznie po obu stronach, są sztywno połączone sworzniami korby, tworząc kompletną ramę, która stanowi kluczową konstrukcję do przenoszenia momentu obrotowego. Aby usunąć zakłócenia siły odśrodkowej powstające podczas procesu obrotu, przeciwwaga na ramieniu korby motocykla musi zostać poddana ścisłej kalibracji dynamicznej z dokładnością kontrolowaną w granicach ± 1 g · cm, co może skutecznie przeciwdziałać ponad 90% siły bezwładności obrotowej i znacznie zmniejszyć ogólne wibracje maszyny. Duży koniec korbowodu motocykla jest elastycznie połączony ze sworzniem korby poprzez konstrukcję przekrojową, a wewnątrz osadzone są odporne na zużycie panewki łożysk, tworząc ślizgową parę cierną, która wytrzymuje okresowe obciążenia udarowe; Mały koniec korbowodu motocykla jest połączony przegubowo z tłokiem za pomocą sworznia tłokowego, przy użyciu całkowicie pływającej lub półpływającej konstrukcji połączenia, aby zapewnić elastyczne wahania tłoka podczas ruchu posuwisto-zwrotnego. Korpus korbowodu wykonany jest z kutej stali o wysokiej wytrzymałości i przekroju w kształcie litery I lub skrzynkowy, co zapewnia wystarczającą wytrzymałość konstrukcyjną i maksymalnie minimalizuje wagę. Podczas przenoszenia mocy może skutecznie przekształcić ciąg liniowy tłoka motocykla w moment obrotowy wału korbowego. Urządzenia pomocnicze, takie jak łożyska, uszczelnienia olejowe i kanały smarowania, są ważnymi elementami pomocniczymi zapewniającymi długoterminową i niezawodną pracę układu. Panew łożyska motocykla wykonana jest z materiałów stopowych o wysokiej odporności na zużycie (takich jak stop Babbitt i stop miedzi i ołowiu), a straty tarcia pomiędzy czopem korbowym a dużym końcem korbowodu są zmniejszone poprzez smarowanie filmem olejowym; Uszczelka olejowa motocykla jest instalowana na połączeniu między przednim i tylnym końcem wału korbowego a obudową, co może skutecznie zapobiegać wyciekom oleju smarowego oraz izolować zewnętrzny pył i zanieczyszczenia. Kanały smarowania w całym wale korbowym są połączone z głównym kanałem olejowym silnika motocykla, który może dokładnie dostarczać olej smarujący pod ciśnieniem do różnych czopów wału i części łożysk, zapewniając ciągłe chłodzenie i ochronę smarowania, znacznie wydłużając żywotność układu.
Podstawowa funkcja układu korbowodu korby opiera się na precyzyjnej wzajemnej konwersji ruchu liniowego na ruch obrotowy. Kiedy świeca zapłonowa silnika motocykla powoduje zapłon, gaz pod wysokim ciśnieniem (ciśnienie szczytowe może osiągnąć 8-12 MPa) wytworzony w wyniku natychmiastowej detonacji mieszanki paliwowej utworzy silny ciąg, wprawiając tłok motocykla w ruch posuwisto-zwrotny wzdłuż osi cylindra. Siła ta jest przenoszona na mały koniec korbowodu motocykla przez sworzeń tłokowy, a następnie przenoszona na duży koniec korbowodu przez korpus korbowodu, ostatecznie wprawiając czop korbowy w ruch obrotowy wokół środka wału korbowego, co skutkuje ciągłym wyjściowym momentem obrotowym z wału korbowego w celu napędzania operacji mechanicznej. Podczas procesów zasysania, sprężania i wydechu wał korbowy obraca się poprzez korbowód, a następnie napędza tłok, wykonując odpowiedni ruch posuwisto-zwrotny, tworząc pełny cykl roboczy. W procesie konwersji ruchu generowane są różne siły, takie jak siła bezwładności, siła odśrodkowa i ciśnienie gazu, które wymagają bardzo dużej wytrzymałości konstrukcyjnej układu. Głównym elementem układu łączącego jest wał korbowy motocykla. W zależności od liczby cylindrów w silniku motocykla wał korbowy można podzielić na jednocylindrowy wał korbowy, dwucylindrowy wał korbowy i wielocylindrowy wał korbowy. Konstrukcja wału korbowego jednocylindrowego jest prosta i zawiera tylko dwa lewe i prawe ramię korby oraz jeden czop korbowy, a ogólna konstrukcja jest zwarta i lżejsza; Wał korbowy cylindra zaprojektowano z różnymi kątami korby w zależności od układu cylindrów motocykla, aby zrównoważyć moc wyjściową; Wielocylindrowy wał korbowy jest wyposażony w promieniowy blok wyrównoważający, który jest umieszczony odwrotnie do czopa korbowodu, aby zrównoważyć siły bezwładności i tłumić oscylacje. Wał korbowy motocykla jest kuty ze stali stopowej 42CrMo i poddawany obróbce cieplnej, aby zapewnić odpowiednią wytrzymałość i odporność na zużycie. Wały korbowe nowoczesnych silników motocyklowych mają konstrukcję pustą w środku, co zmniejsza moment bezwładności o 15% i zwiększa prędkość dzięki kołu zamachowemu z włókna węglowego.

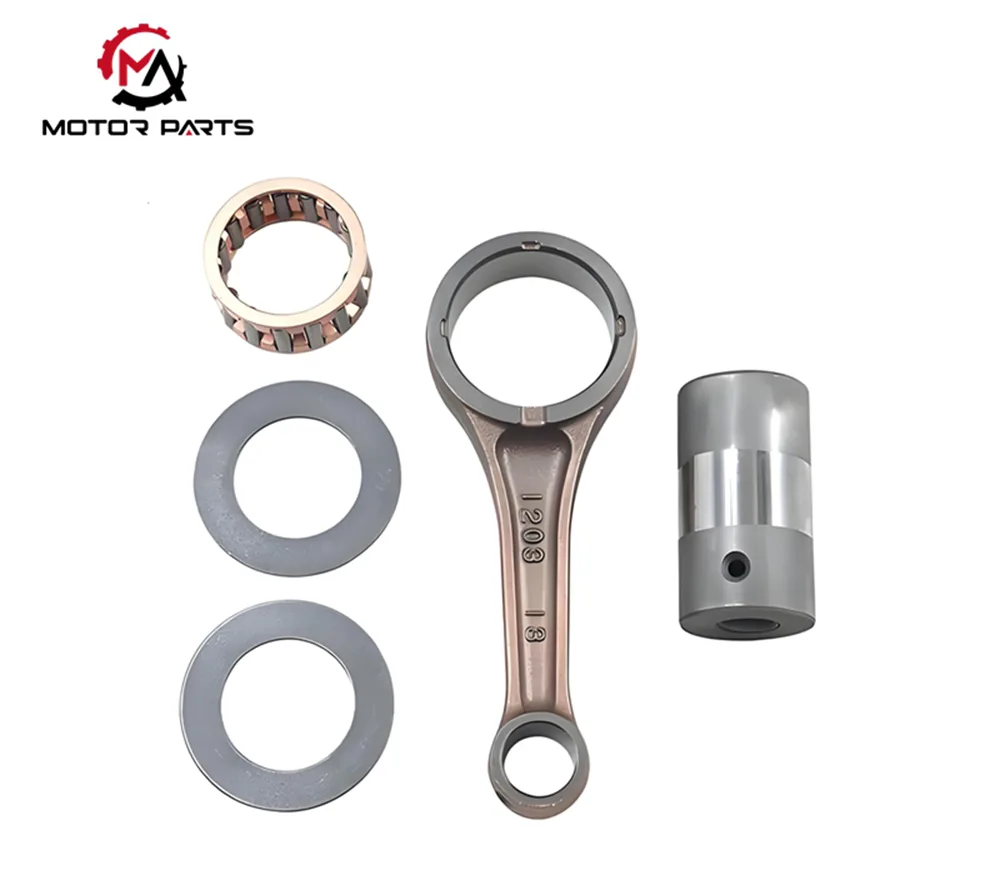

Korbowód musi przenosić ogromną siłę podczas ruchu posuwisto-zwrotnego z dużą prędkością. Korpus korbowodu wykonany jest ze stali chromowo-molibdenowej, o przekroju w kształcie litery I, zaprojektowanym tak, aby maksymalnie zmniejszyć masę, zapewniając jednocześnie wytrzymałość. Konstrukcja dzielona dużego końca korbowodu jest dopasowana do panew łożysk ze stopu miedzi i ołowiu, co ułatwia montaż i konserwację. Na powierzchni złącza motocykla zastosowano kołki lub śruby pozycjonujące, aby zapewnić precyzyjny montaż. Łożysko korbowodu wykorzystuje cienkościenne panewki łożyska, a wewnętrzna powierzchnia jest natryskiwana odporną na zużycie warstwą stopu, która zmniejsza straty tarcia i poprawia odporność na uderzenia. Technologia Balance, jako funkcja pomocniczapołączenie korbysystemu, jest kluczem do zapewnienia sprawnej pracy systemu elektroenergetycznego. Jednocylindrowe silniki motocykli charakteryzują się wysokimi wibracjami i wahaniami mocy, co skutkuje niepełną równowagą. Bloki wyważające są często instalowane na wale korbowym lub stosuje się zewnętrzny mechanizm wałka wyważającego. Wał wyważający jest połączony z wałem korbowym za pomocą przekładni i obraca się w przeciwnych kierunkach, aby przeciwdziałać siłom bezwładności, znacznie zmniejszając wibracje silnika. Wielocylindrowe silniki motocyklowe przeciwdziałają niektórym siłom bezwładności poprzez ich symetryczne rozmieszczenie. Na przykład w rzędowych silnikach dwucylindrowych często stosuje się fazy korbowe 360° lub 180°, podczas gdy w silnikach dwucylindrowych w kształcie litery V często stosuje się konstrukcję o kącie 90°.
Technologia zmiennej stopnia sprężania układu łączenia korby firmy Max Trading optymalizuje stopień sprężania w różnych warunkach pracy poprzez zmianę odległości między czopem korby a środkiem wału korbowego; Zastosowanie lekkich materiałów znacznie zmniejsza masę bezwładności układu, poprawia prędkość i szybkość reakcji silnika; Precyzyjna technologia obróbki zapewnia dokładność wymiarową i jakość powierzchni komponentów, zmniejszając zużycie mechaniczne. Max Trading przedstawia entuzjastom motocykli zasadę działania i charakterystykę strukturalną układu korbowego, co pomaga pogłębić naszą wiedzę na temat mechanizmu działania silników motocyklowych i zapewnia profesjonalne wskazówki dotyczące konserwacji i modyfikacji silnika. Cieszmy się wspólnie naukową zabawą z jazdy motocyklem.
