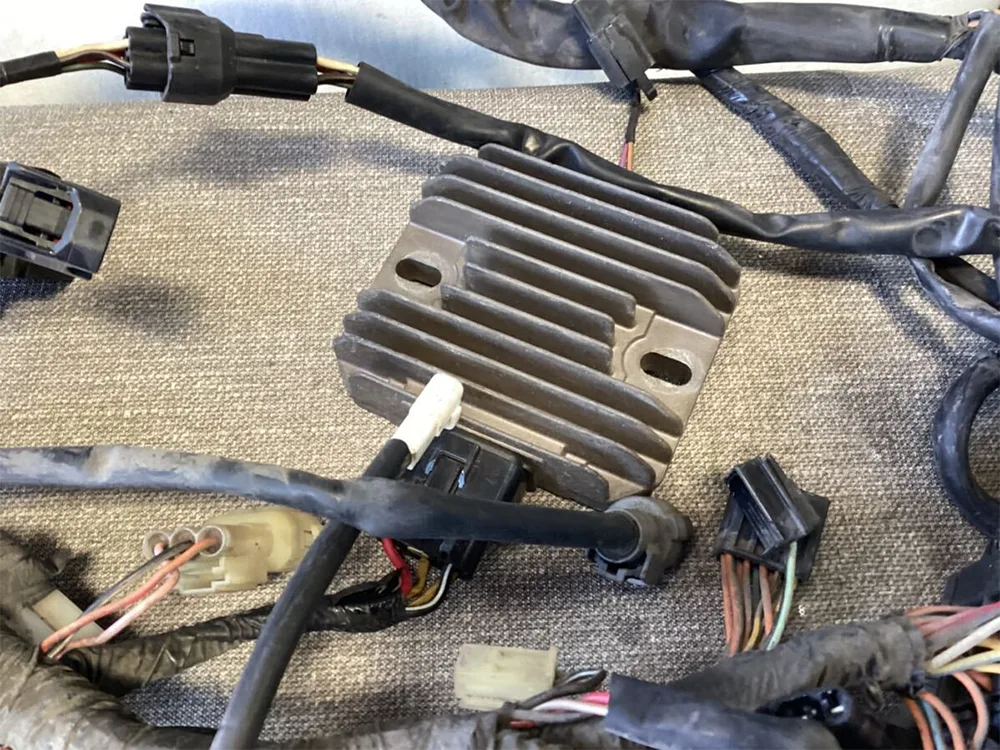

Prostownik motocyklowy GY6-125

Prostownik motocyklowy GY6-125, zwany także regulatorem prostowniczym, jest „centrum mocy” układu zasilania silnika, kształtując układ trójkąta zasilania wraz z silnikiem magnetycznym i akumulatorem. Jego główne funkcje znajdują odzwierciedlenie w dwóch kluczowych częściach:

Konwersja rektyfikacji:

Prąd przemienny (AC) powstający w wyniku pracy silnika magnetycznego charakteryzuje się okresowymi zmianami kierunku prądu i dużymi wahaniami napięcia, przez co nie może bezpośrednio zasilać urządzeń pokładowych. Prostownik motocyklowy GY6-125 ma wbudowany obwód prostownika mostkowego, który przecina falę sinusoidalną prądu przemiennego na jednokierunkowy pulsujący prąd stały poprzez jednokierunkową charakterystykę przewodzenia czterech diod. Proces ten przypomina instalację „zaworu jednokierunkowego” dla prądu, zapewniającego, że prąd płynie zawsze w tym samym kierunku. Biorąc na przykład zasilanie prądem zmiennym o częstotliwości 50 Hz, po wyprostowaniu tworzy ono prąd stały o częstotliwości 100 pulsacji na sekundę, zapewniając moc adaptacyjną dla urządzeń prądu stałego, takich jak samochodowy sprzęt audio i tablice przyrządów.

Zabezpieczenie stabilizacji napięcia:

W różnych warunkach pracy napięcie wyjściowe silnika magnetycznego motocykla wykazuje poważne wahania. Podczas pracy na biegu jałowym napięcie może spaść nawet do 12,5 V, co utrudnia spełnienie wymagań dotyczących ładowania podtrzymującego akumulatora; Podczas jazdy z dużą prędkością napięcie szczytowe może osiągnąć ponad 100 V, znacznie przekraczając bezpieczny zakres akumulatora 12 V. Prostownik motocyklowy GY6-125 dynamicznie dostosowuje napięcie wyjściowe za pomocą technologii PWM (modulacja szerokości impulsu). Gdy napięcie przekroczy próg 14,8 V, należy natychmiast włączyć obwód bocznikowy, aby uwolnić nadmiar mocy; Gdy napięcie spadnie poniżej 13,5 V, wydajność ładowania ulega poprawie. Mechanizm ten nie tylko skutecznie chroni materiał aktywny płytek akumulatora kwasowo-ołowiowego, zapobiegając tworzeniu się kryształów siarczanu ołowiu na skutek przeładowania i wybrzuszenia, ale także zapewnia stabilną temperaturę barwową reflektorów i stałą energię zapłonu cewki zapłonowej. W praktycznych zastosowaniach ta funkcja stabilizacji napięcia może wydłużyć żywotność żarówek ponad trzykrotnie, a skuteczność zapłonu świecy zapłonowej można zwiększyć do 99,8%.

Ten element wpływa bezpośrednio na żywotność akumulatora (np. zabezpieczenie ładowania i rozładowania akumulatora YTX9-BS) oraz stabilność układu oświetlenia i zapłonu i jest kluczowym elementem elektrycznym hulajnogi o małej pojemności. Jego działanie bezpośrednio wpływa na trwałość instalacji elektrycznej pojazdu – wysokiej jakości prostowniki mogą zwiększyć liczbę cykli akumulatorów o 40% i zmniejszyć częstość awarii elektroniki spowodowanych nieprawidłowym napięciem o ponad 65%.

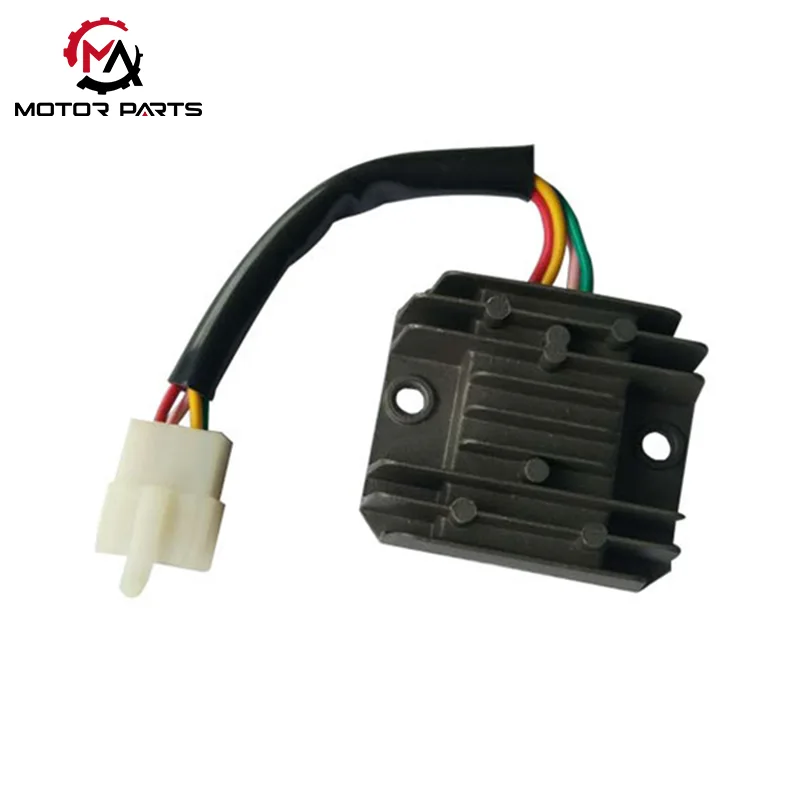

Prostownik GY6 125 4-przewodowy typ jednofazowy (model podstawowy)

Cechy konstrukcyjne: Przyjmując konstrukcję 4-przewodową z 4 pinami, zawiera 2 linie wejściowe prądu przemiennego (żółty/różowy lub biało/żółty), 1 linię wyjściową DC (czerwoną) i 1 przewód uziemiający (zielony), zamknięte w obudowie z odlewu aluminiowego z radiatorem i uszczelnione żywicą epoksydową, aby zapobiec wilgoci.

Zasada stabilizacji napięcia: Zastosowano technologię stabilizacji napięcia z obcinaniem zwarć. Gdy napięcie przekracza normę, napięcie jest kontrolowane przez upływ zwarciowy. Konstrukcja jest prosta, koszt niski i nadaje się do podstawowego modelu GY6 125 (takiego jak zwykłe hulajnogi).

Parametry rdzenia: napięcie wejściowe AC 20-60V, wyjściowy prąd ładowania 0-4A, zakres temperatur pracy -20°C do 60°C.

Tabu codziennej pielęgnacji

Zabrania się używania prostowników bez akumulatorów, w przeciwnym razie wysokie napięcie spowoduje uszkodzenie sprzętu elektrycznego;

Regularnie czyść radiator z kurzu, aby uniknąć długotrwałej pracy na biegu jałowym (co może powodować nadmierne obciążenie podczas ładowania);

Przy modernizacji reflektorów LED i innego wyposażenia należy wybrać prostownik o większym prądzie wyjściowym (≥ 6A), aby zapobiec uszkodzeniom spowodowanym przeciążeniem.

Parametr produktu:

Jakie zalety mają prostowniki produkowane przez Max Trading?

Stabilność napięcia: Dzięki technologii kontroli ze sprzężeniem zwrotnym w zamkniętej pętli napięcie wyjściowe jest dokładnie blokowane w zdrowym zakresie 13,8 V ~ 14,4 V, co pozwala uniknąć przeładowania i wybrzuszenia akumulatora, przy rzeczywistych wahaniach wynoszących jedynie ± 0,2 V;

Stabilny prąd: Wbudowany obwód zabezpieczający nadprądowy, odpowiedni do scenariuszy o dużym obciążeniu, w których jednocześnie włączone są reflektory i GPS. Prąd znamionowy 18A może zaspokoić większość potrzeb w zakresie modyfikacji;

Stabilne odprowadzanie ciepła: Konstrukcja żeberek ze stopu aluminium poprawia wydajność rozpraszania ciepła o 60%, a powłoka osiąga jedynie 48 ℃ po ciągłej pracy przez 3 godziny w środowisku 45 ℃, znacznie poniżej progu bezpieczeństwa 70 ℃.

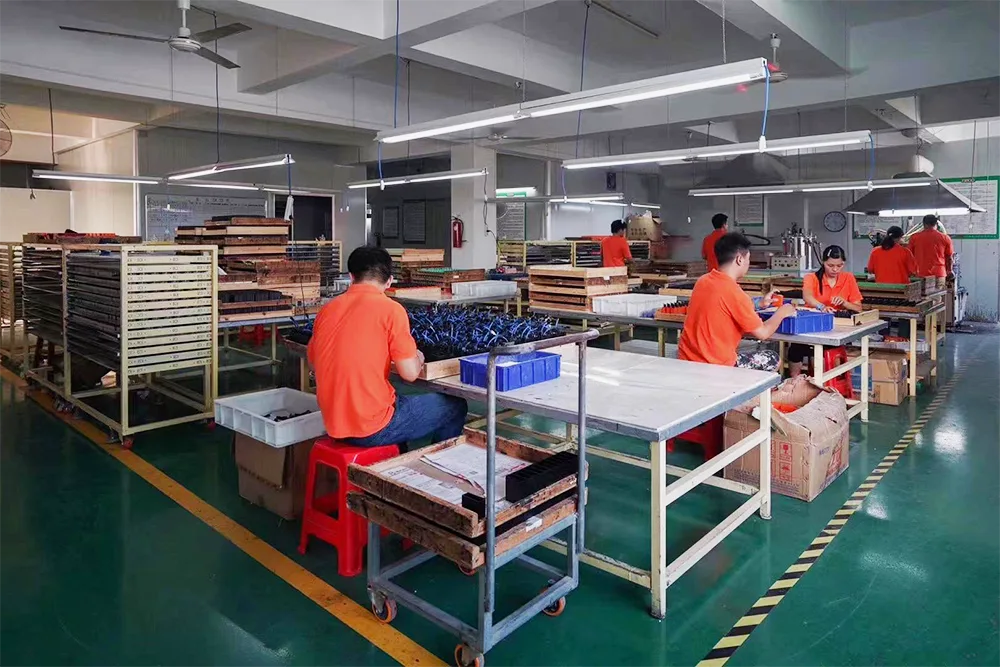

Nasza fabryka
