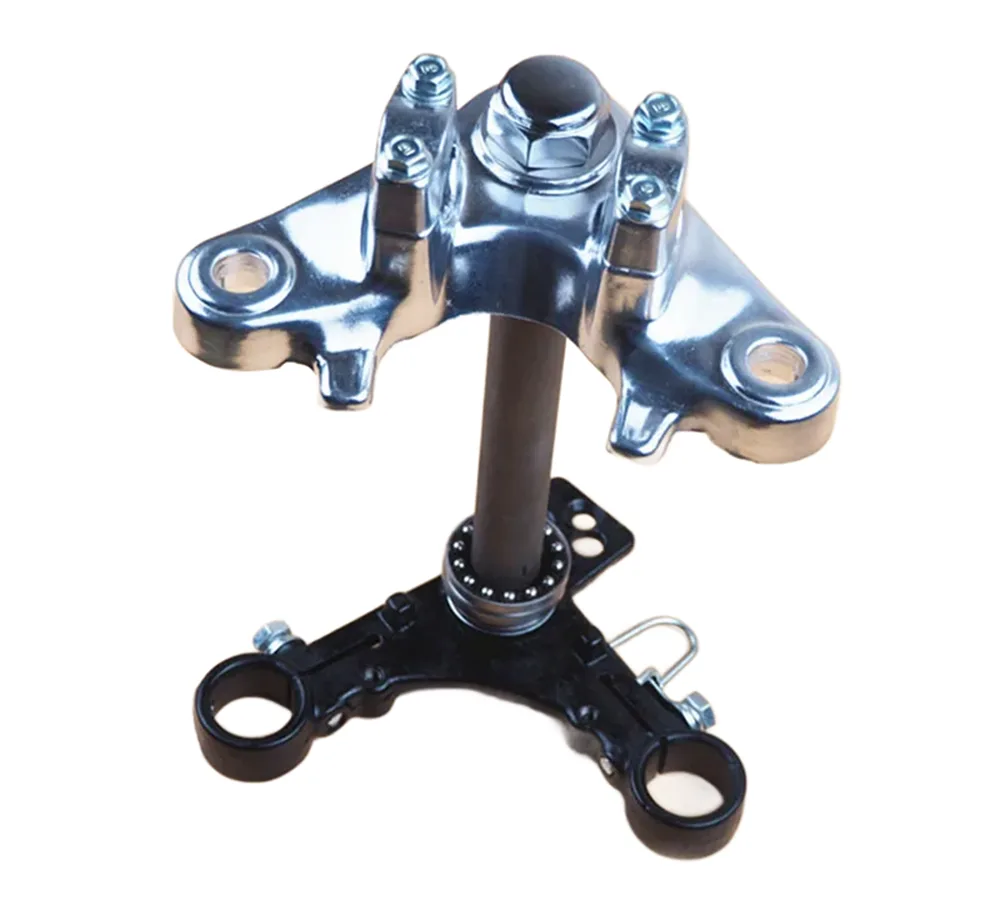

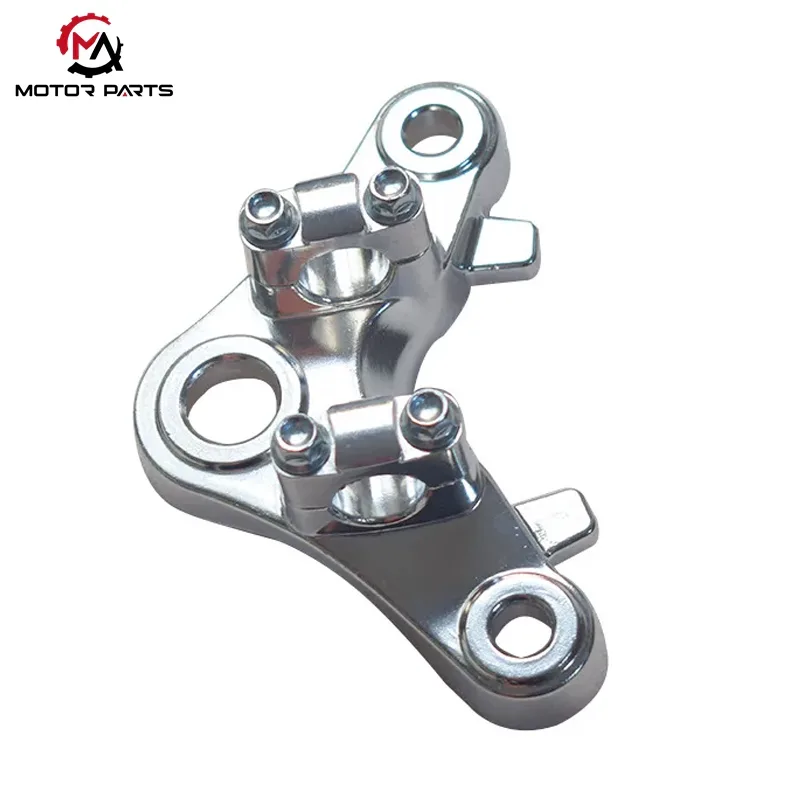

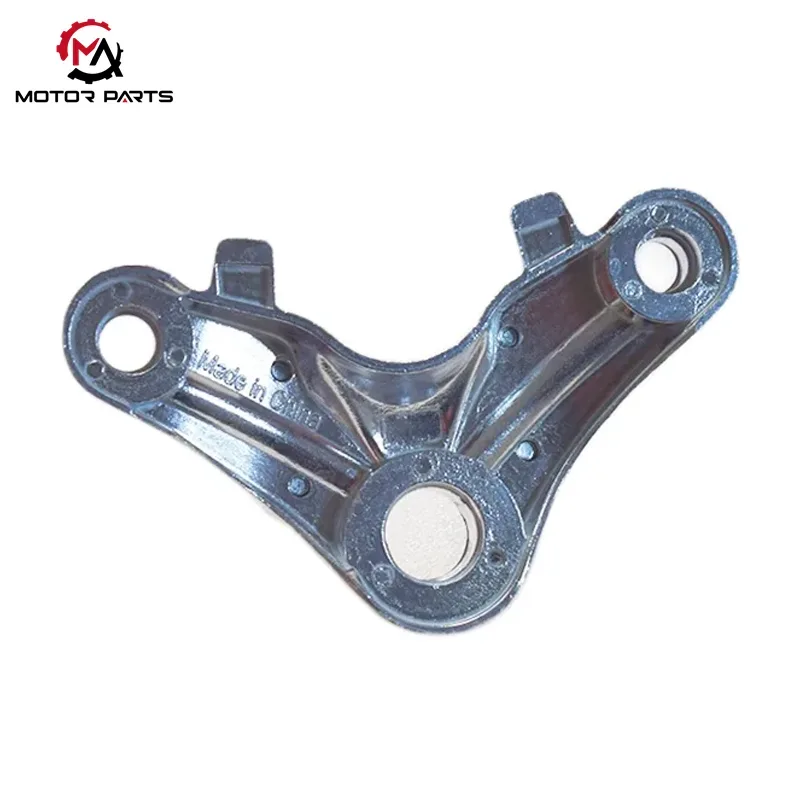

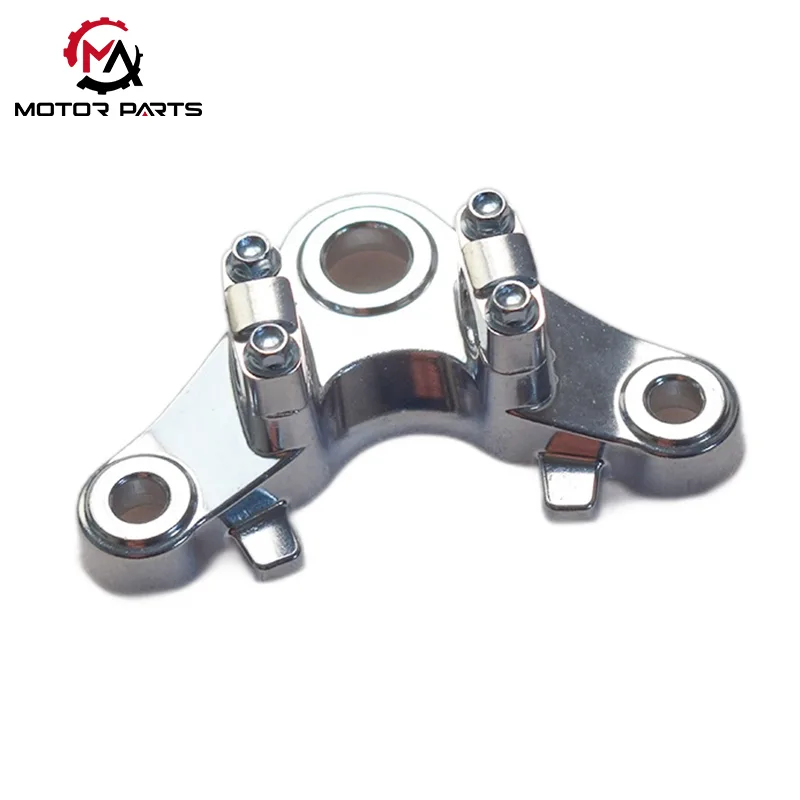

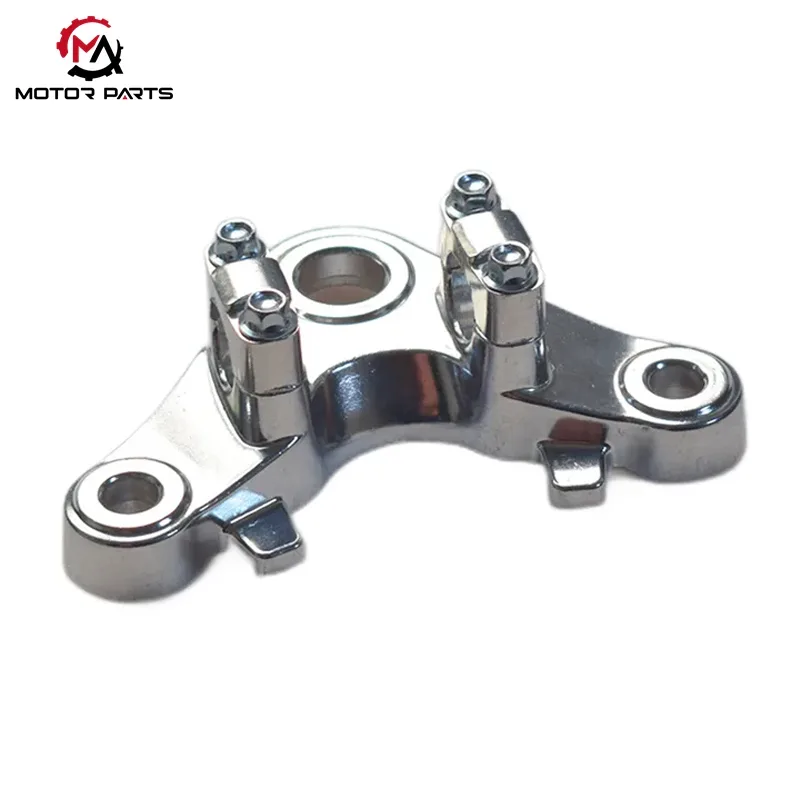

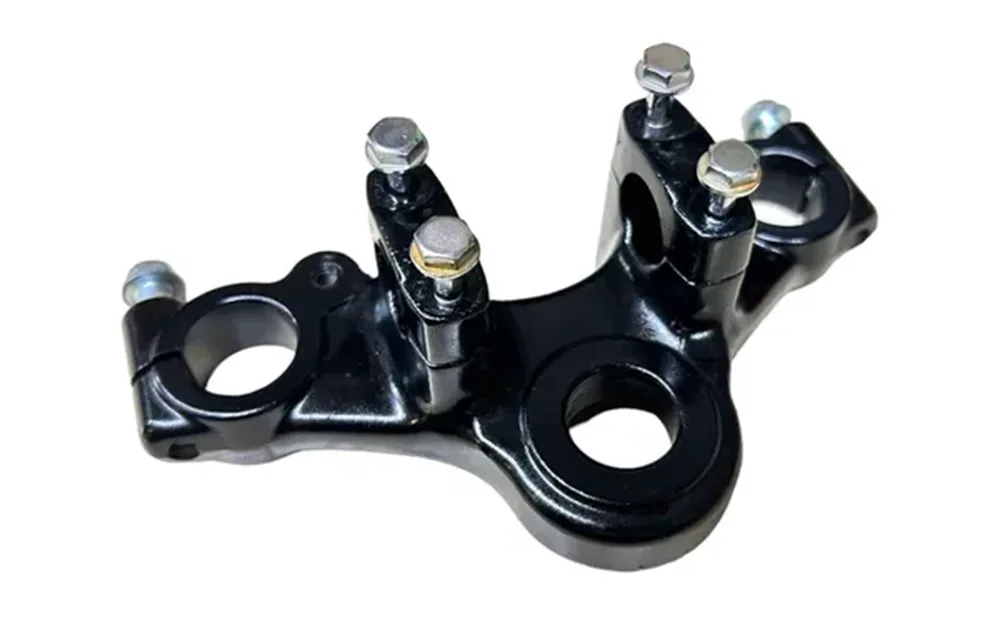

Górna płyta łącząca motocykla Honda CG125

Max Trading specjalizuje się w badaniach i rozwoju oraz dostawach komponentów konstrukcyjnych motocykli. Nasza górna płyta łącząca motocykla Honda CG125, główny element nośny i kierowniczy łączący widelec CG125, amortyzatory i ramę, została poddana optymalizacji inżynieryjnej w czterech wymiarach: mechanika konstrukcyjna, obróbka materiału, zgodność montażowa i długoterminowa trwałość. Ta górna płyta łącząca ma standardowy kształt bumerangu i trójkątny trzypunktowy układ otworów, w połączeniu ze strefową grubością, zintegrowanymi żebrami wzmacniającymi i łukową wnęką redukującą wagę. Osiąga zarówno wysoką wytrzymałość, jak i lekką konstrukcję. Liczne zabiegi antykorozyjne, w tym elektroforeza, malowanie proszkowe i cynkowanie, zapewniają długoterminową zdolność przystosowania się do deszczowego, błotnistego i wyboistego środowiska.

Górna płytka łącząca motocykla Honda CG125 jest kompatybilna ze środkowymi rurami podsiodłowymi o średnicy 22–28 mm, rozstawem otworów amortyzatorów 130–150 mm i uniwersalnymi śrubami M10/M12. Zwykli użytkownicy mogą go łatwo zdemontować i wymienić za pomocą standardowych narzędzi. Zapewnia stabilne prowadzenie przy niskich prędkościach, zapobiegając poślizgowi dłoni, a także poprawia stabilność kierownicy przy dużych prędkościach, spełniając zarówno funkcje przyjazne dla początkujących, jak i wymagania doświadczonych rowerzystów dotyczące stabilności pojazdu.

Projektowanie konstrukcyjne i analiza naprężeń: szczegółowe wyjaśnienie

I. Ogólny projekt układu konstrukcyjnego

W układzie czołowym motocykla CG125 górna płyta łącząca jest głównym elementem nośnym łączącym przedni widelec, amortyzator i ramę. Górna płyta łącząca motocykla Honda CG125 ma standardową konstrukcję konstrukcyjną w kształcie bumerangu, zapewniającą stabilny rozkład obciążenia i precyzyjną kontrolę sterowania dzięki naukowo zaprojektowanemu rozmieszczeniu otworów.

Układ dołków trzypunktowych

Otwór centralny: otwór do montażu rury sterowej przedniego widelca, o średnicy około 25 mm

Otwory lewy i prawy: Otwory do mocowania przedniego amortyzatora, rozstaw boczny 130–150 mm

Charakterystyka struktury naprężeń

Trzy punkty tworzą stabilną trójkątną strukturę

Siła kierowania i siła uderzenia amortyzatora są równomiernie przenoszone na ramę

Skutecznie zmniejsza miejscową koncentrację naprężeń i poprawia ogólną stabilność konstrukcji

Konstrukcja ta szczególnie nadaje się do motocykli dojeżdżających do pracy, takich jak CG125, zapewniając stabilne prowadzenie na drogach miejskich i w trudnych warunkach drogowych.

II. Grubość blachy i projekt optymalizacji mechanicznej

Aby zrównoważyć wymagania dotyczące wytrzymałości i lekkości, górna płyta łącząca wykorzystuje zróżnicowaną konstrukcję konstrukcyjną w różnych obszarach:

Pogrubiony obszar nośny rdzenia

Grubość obszaru centralnego: 8–12 mm

Przenosi główne obciążenia kierownicze i pionowe

Przerzedzony obszar krawędzi

Grubość krawędzi kontrolowana na poziomie 5–8 mm

Zmniejsza masę całkowitą przy zachowaniu sztywności

Konstrukcja o podzielonej grubości zapewnia, że ​​konstrukcja utrzymuje dobrą odporność na zmęczenie nawet w przypadku użytkowania o dużej intensywności.

III. Lekka i wzmocniona konstrukcja konstrukcyjna

W dolnej części górnej płyty łączącej motocykla Honda CG125 wydajność została dodatkowo zwiększona poprzez optymalizację geometryczną:

Zintegrowane żebra wzmacniające

Zwiększa odporność na zginanie i skręcanie

Poprawia ogólną odporność na uderzenia

Wnęki redukujące wagę w kształcie łuku

Redukcja masy w niekrytycznych obszarach nośnych

Całkowita waga zmniejszona o około 30% w porównaniu z całkowicie solidną konstrukcją

Zmniejsza ryzyko pęknięć i poprawia długoterminową niezawodność

Materiały i proces produkcyjny

1. Opcje wyboru materiałów głównego nurtu

W motocyklach serii CG125 górna płyta łącząca wykorzystuje różne dojrzałe rozwiązania materiałowe na różnych rynkach i w różnych wersjach, aby zrównoważyć wymagania dotyczące kosztów, wytrzymałości i trwałości.

Blacha stalowa walcowana na zimno (rozwiązanie głównego nurtu)

Wczesne oryginalne części Hondy, a także krajowe marki, takie jak Zongshen i Lifan, powszechnie stosowały procesy tłoczenia i formowania blach stalowych walcowanych na zimno.

Kontrolowany koszt, odpowiedni do masowej produkcji

Wysoka odporność na odkształcenia plastyczne, odpowiednia do przenoszenia obciążeń wzdłużnych

Bardzo odpowiedni do długotrwałego stosowania z dużą częstotliwością w motocyklach dojeżdżających do pracy

Stop aluminium ADC12 (lekkie rozwiązanie)

Niektóre wersje eksportowe (takie jak produkowane w Brazylii modele emisji Euro III) wykorzystują stop aluminium ADC12, formowany w procesie odlewania ciśnieniowego:

Całkowita waga zmniejszona o około 25%

Skutecznie poprawia elastyczność kierowania po modernizacji przedniego widelca

Bardziej odpowiedni do modeli zmodyfikowanych lub z wyższej półki, w których priorytetem jest wydajność prowadzenia

2. Obróbka powierzchniowa i proces antykorozyjny

Dla różnych środowisk pracy górna płyta łącząca ma wiele wersji ochrony powierzchni:

Powłoka elektroforetyczna + czarna powłoka proszkowa (podwójna ochrona)

Wspólne rozwiązanie dla modeli krajowych

Gęsta struktura powłoki skutecznie izoluje przed erozją powodowaną przez deszcz, błoto i piasek

Wykazuje doskonałą odporność na korozję w wilgotnych, deszczowych i zapylonych środowiskach w regionach południowych

Proces cynkowania (oryginalne, ulepszone rozwiązanie)

Oryginalne płyty łączące Hondy poddawane są na tej podstawie obróbce galwanicznej

Przeszedł rygorystyczne testy w mgle solnej, a odporność na korozję przekracza 500 godzin

Znacząco opóźnia starzenie się metalu nawet przy długotrwałym parkowaniu na zewnątrz

adaptacja funkcji

Centralny otwór na rurę nośną obejmuje zakres 22-28 mm i jest kompatybilny z różnymi markami podnośników przedniego widelca (takimi jak oryginalne podnośniki 25 mm i zmodyfikowane podnośniki o grubości 28 mm); Otwór montażowy ma średnicę 10-12 mm i jest kompatybilny z uniwersalnymi śrubami M10/M12, co ułatwia wymianę części podczas konserwacji i zmniejsza koszty konserwacji dla użytkowników.

Długość podstopnicy została zaprojektowana z dokładnością do 80–110 mm, co idealnie pasuje do górnej płyty łączącej motocykla Honda CG125, której kąt pochylenia do przodu wynosi około 26°. Dzięki rygorystycznym obliczeniom mechaniki inżynieryjnej osiąga się precyzyjną równowagę zwrotnego momentu obrotowego układu kierowniczego. Taka konstrukcja skutecznie pozwala uniknąć zjawiska „uderzenia w dłonie” podczas poruszania się z małą prędkością oraz ukrytego niebezpieczeństwa „pływających uchwytów” podczas jazdy z dużymi prędkościami. Może zapewnić przyjazne wrażenia z jazdy początkującym i spełnić rygorystyczne wymagania doświadczonych kierowców dotyczące stabilności pojazdu.

Tablica nie ma skomplikowanej zakrzywionej struktury powierzchni, z płaską powierzchnią i zarezerwowaną przestrzenią na obsługę klucza. Dzięki ustandaryzowanemu układowi otworów zwykli użytkownicy mogą przeprowadzić demontaż i wymianę za pomocą narzędzi nasadowych bez potrzeby stosowania specjalistycznego sprzętu.

Parametr produktu:

Układ rynku Max Trading i obsługa klienta

1. Strategia głębokiej uprawy na rynkach kluczowych

Tworzenie wzorca rynkowego „dwubiegunowego wzrostu i globalnego zasięgu”:

Główne rynki wzrostu: Azja Południowo-Wschodnia (Wietnam, Indonezja) z roczną stopą wzrostu zamówień wynoszącą ponad 40%, skupiającą się na akcesoriach do pojazdów dojeżdżających do pracy CG125, opierając się na zagranicznych bazach lokalnych producentów pojazdów w celu nawiązania współpracy w łańcuchu dostaw; Rynek Ameryki Południowej koncentruje się na częściach do motocykli terenowych, przy 25% wzroście zamówień rok do roku w 2024 r.; Rynek europejski przełamał bariery certyfikacyjne poprzez ulepszenia technologii produktów z włókna węglowego, koncentrując się na rozwijaniu klientów w zakresie modyfikacji motocykli sportowych. Celem jest zwiększenie udziału produktów z najwyższej półki do 25% do roku 2025.

2. Relacje z klientami i usługi o wartości dodanej

Stopniowany system usług: w przypadku klientów OEM w fabryce stacjonuje profesjonalny zespół techniczny, który interweniuje i optymalizuje zgodność montażową górnej płyty łączącej i przedniego widelca od strony projektu, poprawiając kompatybilność produktu i wydajność produkcji; Kierując się do klientów na rynku posprzedażowym, oferujemy wiodącą w branży usługę „3-letnia bardzo długa gwarancja + 48-godzinne szybkie uzupełnienie”, aby zapewnić skuteczną reakcję na wymianę części. W przypadku długoterminowych partnerów strategicznych regularnie generuj szczegółowe raporty z analiz rynku, obejmujące podstawowe dane, takie jak trendy rynkowe w docelowych regionach (takie jak roczna stopa wzrostu wynosząca 37% w przypadku płytek łączących dedykowanych motocyklom elektrycznym), porównanie parametrów technicznych konkurencji i wahania w kosztach łańcucha dostaw, zapewniając klientom dokładną podstawę decyzyjną w celu formułowania strategii zakupowych.
