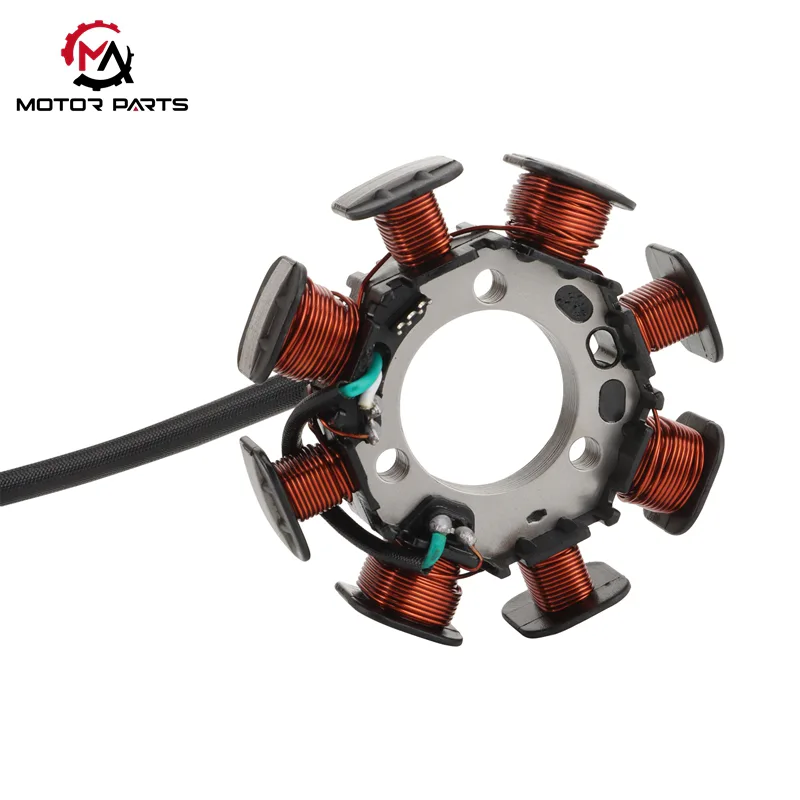

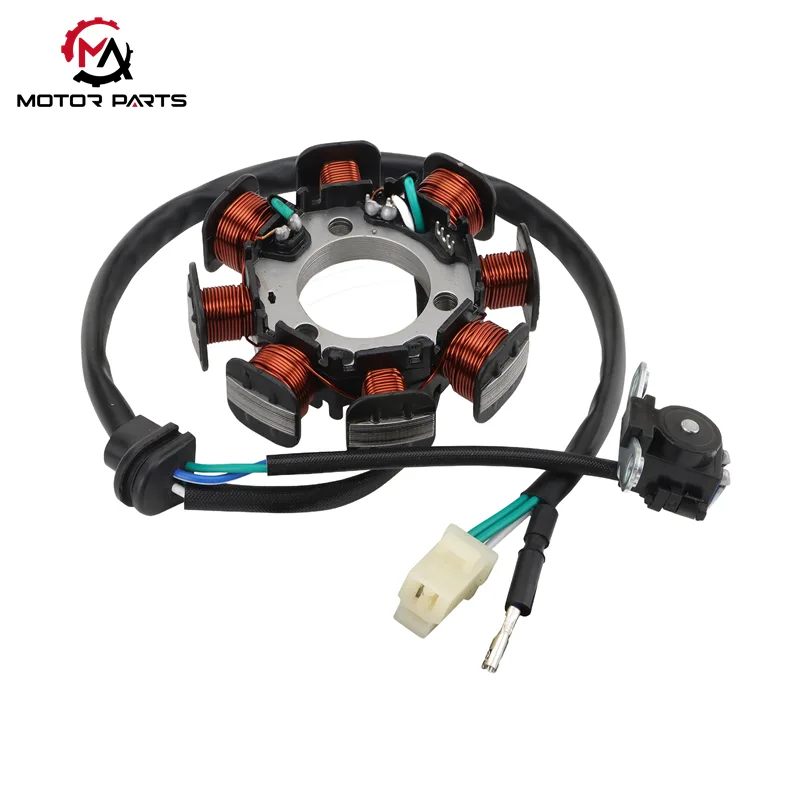

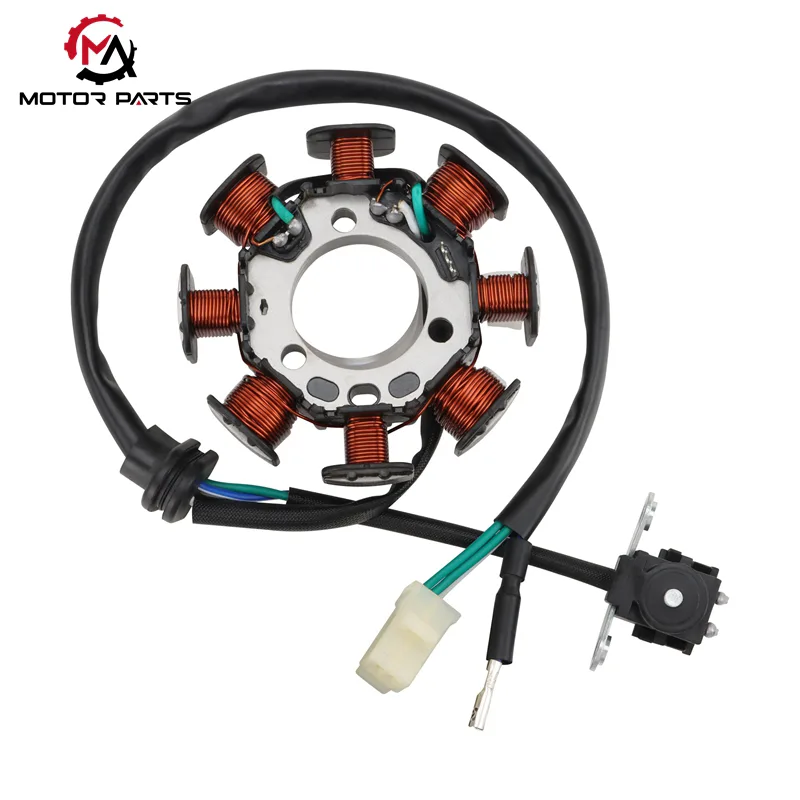

Cewka magnetyczna motocykla CRF150F

Cewka magnetyczna motocykla CRF150F to klasyczny motocykl terenowy klasy podstawowej, a jej jednofazowa 8-biegunowa cewka magneto stanowi rdzeń układu zasilania pojazdu. Wyprodukowany przez firmę Max Trading, ten precyzyjny podzespół jest nie tylko źródłem zasilania całej instalacji elektrycznej motocykla, ale także kluczową gwarancją stabilnej pracy pojazdu w trudnych warunkach terenowych. Został zaprojektowany, aby sprostać wysokim wymaganiom entuzjastów jazdy terenowej w zakresie trwałości i wydajności, zapewniając niezawodne właściwości wodoodporne, pyłoszczelne i odporne na zużycie.

1. Skład struktury

Cewka magnetyczna składa się z trzech modułów rdzenia: zespołu cewki stojana, elementu magnetycznego ze stali magnetycznej i modułu zaciskowego, każdy z nich podlega ścisłemu doborowi materiałów i konstrukcji.

2. Zasada działania

Działanie cewki magneto motocyklowej CRF150F opiera się na prawie indukcji elektromagnetycznej Faradaya. Kiedy silnik pracuje, wał korbowy napędza magnes wirnika, aby obracał się z dużą prędkością, tworząc dynamiczne zmienne pole magnetyczne. Grupa cewek stojana przecina linie pola magnetycznego w celu wygenerowania prądu przemiennego, który jest następnie rozprowadzany do układów zapłonu, ładowania i rozrządu, aby zapewnić skoordynowaną pracę podzespołów elektrycznych motocykla.

2.1 Zasada działania układu zapłonowego

Zasada podwyższania napięcia: Cewka zapłonowa działa jak transformator podwyższający napięcie. Wykorzystuje współczynnik zwojów cewki pierwotnej (zwykle ≥ 1:100) do indukowania niskiego napięcia wyjściowego prądu przemiennego przez iskrownik w natychmiastowy prąd wysokiego napięcia o wartości ponad 20 000 V.

Proces kontroli zapłonu: Prąd wysokiego napięcia jest przesyłany do zapalnika CDI (zapłon wyładowczy kondensatora), gdzie jest magazynowany przez kondensator magazynujący energię, a następnie wyzwalany do zwolnienia.

Gwarancja spalania: Zapalnik dokładnie steruje świecą zapłonową, aby wygenerować silne iskry zapłonowe na końcu suwu sprężania silnika, zapewniając pełne spalanie mieszanki paliwowej i zapewniając wystarczającą moc dla motocykla.

2.2 Zasada działania systemu ładowania i zasilania

Konwersja AC/DC: Sygnał wyjściowy prądu przemiennego wytwarzany przez cewkę ładującą jest złożony i wymaga konwersji na prąd stały za pomocą regulatora prostownika. W nowoczesnych prostownikach zastosowano pełnookresowe obwody prostownika mostkowego połączone z kondensatorami filtrującymi i obwodami wygładzającymi.

Stabilne napięcie wyjściowe: Przekształcony pulsujący prąd stały jest zoptymalizowany do stabilnego wyjścia 12 V, które może realizować dwie podstawowe funkcje:

Zapewniają ładowanie stałym napięciem i prądem z ograniczeniem prądu dla akumulatorów ołowiowo-kwasowych/litowych 12 V;

Zapewnia ciągłe zasilanie pokładowych urządzeń elektrycznych, takich jak reflektory (35 W–55 W), światła tylne i podświetlenie przyrządów.

2.3 Zasada działania układu rozrządu zapłonu

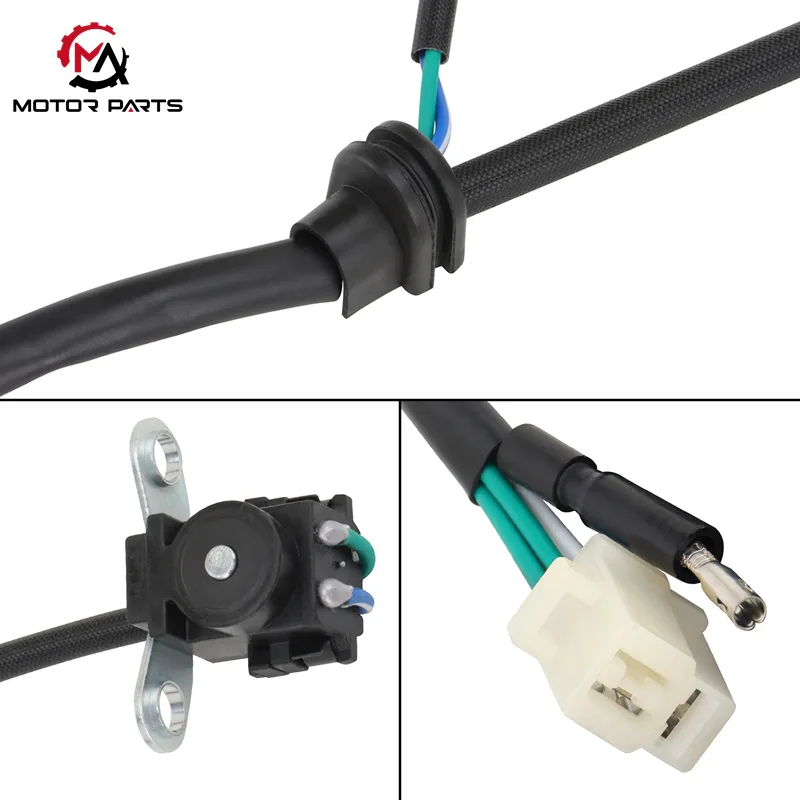

Zbieranie sygnału: Cewka wyzwalająca działa jako „kontroler czasowy” iskrownika. Wykrywa specjalne występy lub szczeliny na wirniku, przekształcając zmianę strumienia magnetycznego na sygnały elektryczne (realizowane za pomocą czujników Halla lub zasad indukcji elektromagnetycznej).

Kontrola czasu: Po ukształtowaniu przebiegu sygnał elektryczny dokładnie kontroluje czas wyzwalania zapalnika. W przypadku czterosuwowego silnika CRF150F sygnał wyzwalający jest zwykle wysyłany, gdy kąt wału korbowego wynosi 18°–22°, zanim tłok osiągnie górny martwy punkt (BTDC). Taki czas zapewnia optymalne dopasowanie energii zapłonu do ruchu tłoka, maksymalizując wydajność silnika i moc wyjściową.

3. Podstawowe zalety w scenariuszach terenowych

Możliwość dostosowania do trudnych warunków: Stopień wodoodporności i pyłoszczelności IP65, odporna na olej i zużycie wiązka przewodów, radzi sobie w błotnistym, zakurzonym i wyboistym terenie.

Stabilna moc wyjściowa: Precyzyjna konstrukcja pola magnetycznego i system regulatora prostownika zapewniają stabilne zasilanie 12 V, zapobiegając awariom elementów elektrycznych spowodowanym wahaniami napięcia.

Precyzyjny czas zapłonu: Współpraca cewki spustowej i struktury pozycjonującej wirnika zapewnia dokładny czas zapłonu, poprawiając wydajność spalania paliwa i zmniejszając straty mocy.

Ta modułowa, zintegrowana konstrukcja integruje tradycyjne niezależne jednostki zapłonu, ładowania i wyzwalania, dzieląc pole magnetyczne rdzenia stojana i wirnika. W porównaniu z konstrukcją dzieloną zmniejsza liczbę przewodów łączących o ponad 30%, znacznie zmniejszając prawdopodobieństwo awarii spowodowanych luźnymi lub wilgotnymi przewodami w wyboistym terenie. Jednocześnie poprawia efektywność wytwarzania energii o 15% -20%, zapewniając moc gwarantującą niezawodną pracę w ekstremalnych warunkach drogowych.

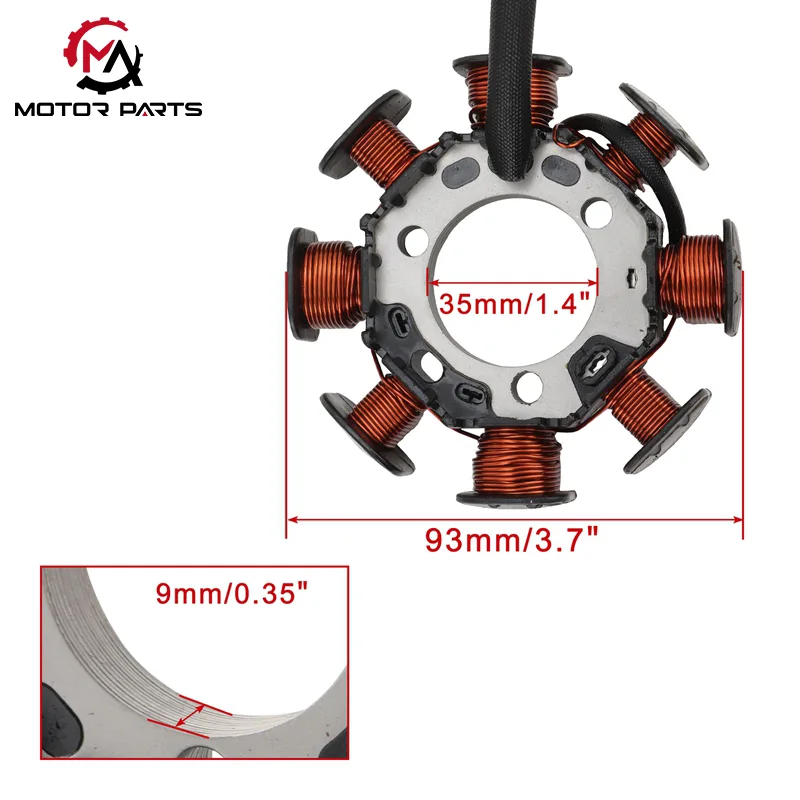

Parametr produktu:

Max Trading zawsze podążał z duchem czasu

Podążając za trendem elektryfikacji i inteligencji motocykli, cewka magnetyczna motocykla CRF150F firmy Max Trading osiągnęła innowację technologiczną: niektóre modele są wyposażone w inteligentne układy kontrolujące stabilność napięcia i moduły ostrzegania o usterkach. Dzięki dynamicznym systemom monitorowania w czasie rzeczywistym dokładnie wychwytują nieprawidłowe warunki pracy, takie jak przeciążenie i przegrzanie cewki, uruchamiają aktywne mechanizmy zabezpieczające w ciągu milisekund, skutecznie izolują przewodzenie usterek i kompleksowo chronią bezpieczeństwo układu elektrycznego pojazdu. W międzyczasie, dzięki wyjątkowej konstrukcji kompatybilności, idealnie pasuje do elektronicznego układu wtrysku paliwa (EFI) motocykla i inteligentnej deski rozdzielczej, zapewniając stabilne i niezawodne rozwiązania w zakresie zasilania dla pojazdów o nowej energii i wysokiej klasy inteligentnych motocykli, stając się preferowanym komponentem do inteligentnej modernizacji w branży.
